●ご注文、お問い合わせは
自動車整備商工組合・協同組合まで

｜MEXA-324L ｜サーキットテスター｜ダイアグモニタHDM-3000 ｜ダイアグチェッカーHCK-DMZ｜
｜ダイアグモニタHDM-AP5 ｜ダイアグテスタDST-i ｜バッテリー・クーラント・テスター｜

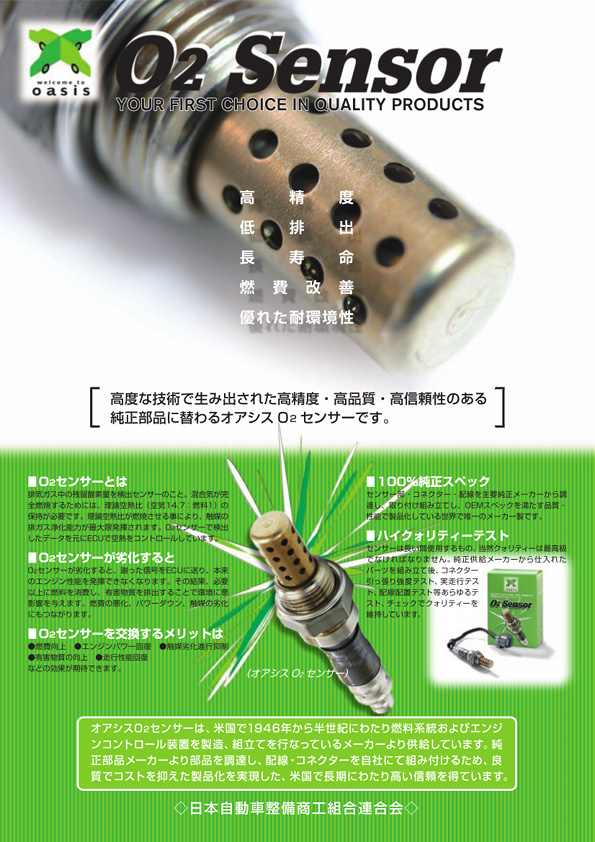

｜バッテリカ｜オアシスＯ_２センサー｜

■テスター

自動車排ガス測定器

HORIBA

（コードNo.4130）

●ウォーミングアップ5分でOK。
●より軽量化を図ったサンプリングチューブで使いやすさアップ。
●測定はMEASキーを押すだけ、校正もワンボタンでOK。
●RS232Cを標準装備、デジタル入出力によるデータ処理を可能に！
●自己診断結果をシンボルマークで表示。

	SANWA
高感度アナログマルチテスター CX-506a　コンデンサ容量測定機能付	（コードNo.4290）

●耐衝撃メータ搭載、傾斜スタンド付。
●国際的な安全規格CEマーク準拠。
●内臓発信器で50pF～20

F、充電電流測定方式で1F～2000

Fまでのコンデンサ容量測定。
●DC50k

/V高感度、高内部抵抗タイプ。
●トランジスタhFE測定可能。
●極性切替スイッチ付。
●165×106×46mm　約370g

ポケット型デジタルマルチメータ
PM11
●動作方式：二重積分方式
●表示：数値部　最大4000カウント
　バーグラフ部　最大40セグメント
●入力オーバー："ＯＬ"を表示
●電池消耗警告："ＢＴ"マークが点灯
●オートパワーオフ：電源投入後約30分
●サンプルレート：数値部約1.3回/秒、バーグラフ部約13回/秒
●レンジ切替：フルオート
●動作温度/湿度：温度 0℃～40℃、湿度80% RH以下（結露のないこと）
●安全規格：IEC61010-1 CATⅢ 300VM
●消費電力：約3.5mW（DCVファンクション使用時）

測定レンジ

最高確度

フ

ァ

ン

ク

シ

ョ

ン

直流電圧

400m/4/40/400/500V

±(0.8%rdg + 4dgt)

交流電圧

4/40/400/500V

±(2.3%rdg + 8dgt)

抵抗

400/4k/40k/400k/4M/40MΩ

±(2.0%rdg + 4dgt)

導通テスト

約35Ω以下で発音、開放電圧約1.2V

ダイオードテスト

開放電圧：約3V

周波数特性

45～1kHz（正弦波）

内蔵電池

LR44×2

寸法 / 重量

H117×W76×D18mm / 約117g

付属品

取扱説明書

汎用型自動車用故障診断装置＜オフボードテスタ＞

■基本キット

高度な車載診断システム（OBD）へ対応。
充実した機能を搭載すると共に、大型カラー液晶を採用。

（コードNo.4126）

●明るく見やすい大型7インチカラー液晶画面。
●CANをはじめ、あらゆる通信プロトコルに対応。
●インターネットによるソフト配信。
●マルチタスクOSを採用。
●USBポートを採用。
●トラック＆バスなどの24V車輌にも対応。（オプション予定）
●排気ガス測定。（オプション）
●オシロスコープ機能。（オプション）

日立モバイル

多様化する診断シーンに応えた！２WAY診断ツール

現場でのニーズにあわせた使用が可能！
コードリーダー／PC連携に対応しています。

●故障コード読み取り／消去
●作業サポート
●診断シート作成
●データロガー
●データモニタ
●レディネスコード読み取り
●フリーズフレームデータ読み取り
■スタンドアロン診断よりも高度な診断を行ないたい！
　With PC 診断
　より高度な診断を実現するために、インターフェースBOXとして使用することも可能です。
　その際は、別途PC用診断アプリケーションおよびPC、インターネット環境が必要となります。
■プリンター搭載！診断結果をその場でプリントアウトできます。

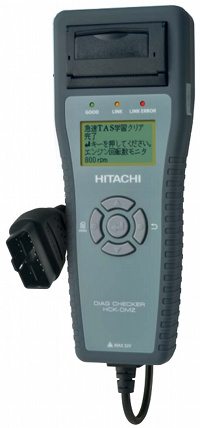

　HCK-DMZは、搭載プリンターで診断結果をプリントアウトできます。
　エンジンシステム診断機能を搭載しており、お客様の車両の状態を簡易チェックし、結果を診断シートとして作成します。
　診断シートはプリントアウトすることも可能です。
■PC用診断アプリケーションソフト
　・国内乗用車８メーカでのデータモニタに対応
　・アクティブテスト対応

日立オートパーツ＆サービス

自動車用故障診断インターフェース BOX
